维科3C数码电池洁净车间净化装修工程

甲方概况

项目甲方为某新能源企业，是以新能源锂电池为主业，以3C数码电池和动力电池为核心业务的A股上市公司，是国内排名前五的3C数码电池供应商。锂电池分为很多类，按照锂电池用途分类，可以分为动力电池和3C电池。动力电池是电动汽车、电动单车、无人机等产品用的电池；3C电池是常用的手机、平板、笔记本电脑等电子产品使用的电池。

工程概况

项目名称：3C数码锂电池洁净厂房装修E型楼3--4F；

占地面积9347.25平方米，建筑面积35548.14平方米；

项目厂房为丙类厂房，地上四层，局部单层，结构形式为钢框架结构，耐火等级一级，建筑高度为18.00米（檐口高度），建筑使用年限50年，屋面防水材料使用年限为15年；

工程为3C数码电池洁净厂房室内装修项目，主体建筑已完成，本次建设范围为三层、四层内部装修，工程位于东莞横沥，抗震设防烈度为六度。

设计依据

1. 建设单位提供的有关设计要求

2. 建筑专业提供的建筑设计图（平面图、剖面图）

3. 《工业建筑供暖通风与空气调节设计规范》 GB50019--2015

4. 《民用建筑供暖通风与空气调节设计规范》 GB50736--2012

5. 《建筑设计防火规范》  GB50016-2014（2018版）

6. 《通风与空调工程施工规范》  GB50738--2011

7. 《通风与空调工程施工质量验收规范》 GB50243--2016

8. 《建筑机电工程抗震设计规范》 GB50891--2014

9. 《建筑防烟排烟系统技术标准》 GB51251--2017

10. 《风机、压缩机、泵安装工程施工及验收规范》 GB50275-2010

11. 《工业金属管道设计规范》 GB50316--2000（2008版）

12. 《通风管道技术规程》  JGJ50073--2013

13. 《锂电池工厂设计规范》  GB51377--2019

14. 《电子工业洁净厂房设计规范》 GB50472--2008

设计参数

1. 室外设计参数（广东东莞）

冬季供暖计算温度8.0℃，冬季通风计算温度13.6℃，冬季空调计算温度6.0℃；

夏季通风计算温度31.8℃，夏季空调计算温度34.2℃，夏季空调计算湿球温度27.8℃；

冬季空调计算相对湿度72%，夏季空调计算相对湿度68%；

冬季平均风速2.3m/s，夏季平均风速1.7m/s；

冬季大气压力1019.0hPa，夏季大气压力1004.0hPa。

2. 室内空气计算参数

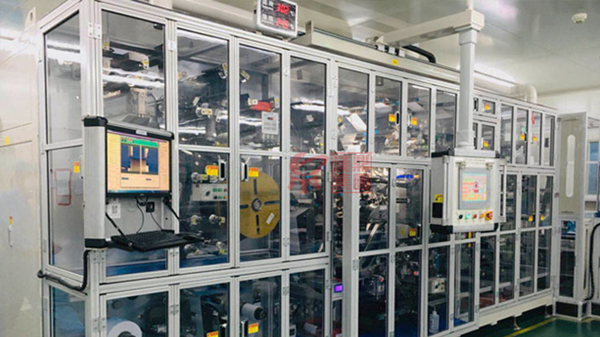

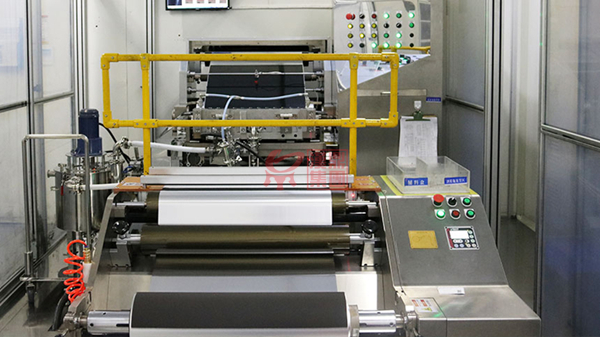

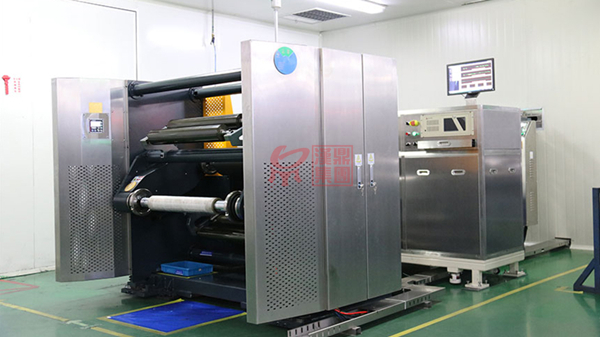

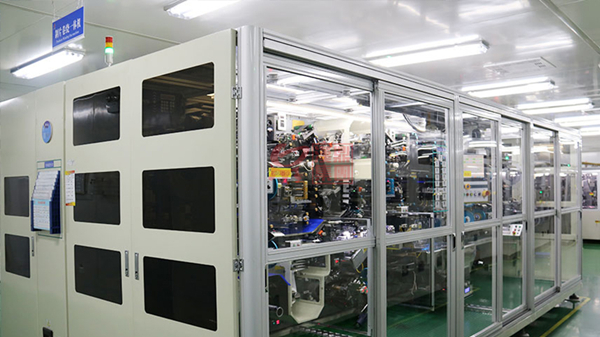

3F卷绕车间：温度要求23±3℃，湿度≤30%，洁净度为十万级；

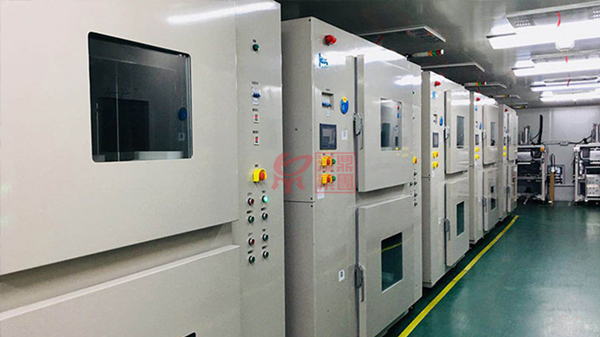

3F真空烘烤车间：温度要求23±3℃，湿度≤—40%，洁净度为十万级；

3F高温车间：温度要求45±3℃，湿度≤75%，洁净度无要求；

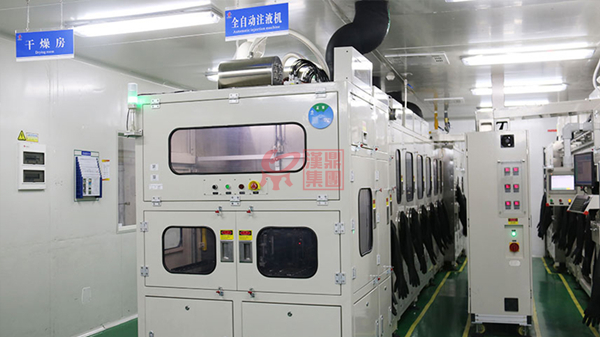

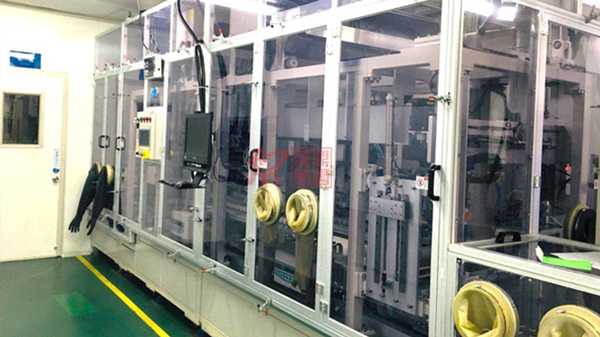

3F注液车间：温度要求23±3℃，湿度≤75%，洁净度无要求；

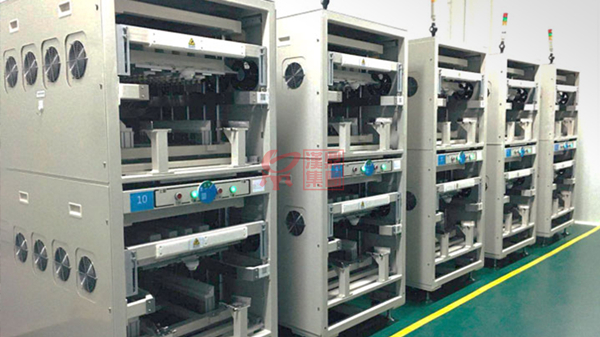

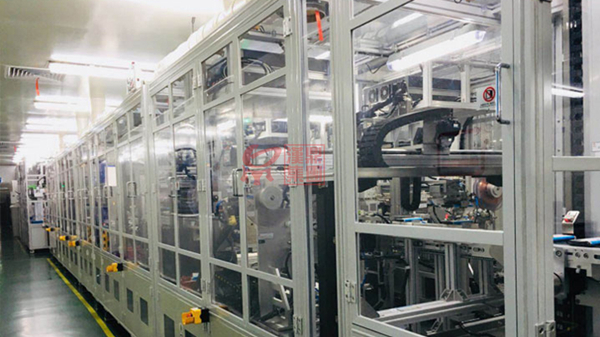

3F化成车间：温度要求23±3℃，湿度≤75%，洁净度无要求；

3F包装车间：温度要求23±3℃，湿度≤75%，洁净度无要求；

4F目检车间：温度要求25±1℃，湿度≤75%，洁净度无要求；

4F真空烘烤车间：温度要求23±3℃，湿度≤—40%，洁净度为十万级；

4F高温车间：温度要求45±3℃，湿度≤75%，洁净度无要求；

4F注液车间：温度要求23±3℃，湿度≤75%，洁净度无要求；

4F化成车间：温度要求23±3℃，湿度≤75%，洁净度无要求；

4F包装车间：温度要求23±3℃，湿度≤75%，洁净度无要求；

4F一般区域：温度要求23±3℃，湿度≤75%，洁净度无要求。

空调冷热源

1、转轮除湿机组再生加热，高温静置及普通空调箱均采用电加热，除湿机的后加热盘管采用空压热回收水加热；

2、空调冷冻水：冷水为6—11℃，用于除湿机组新风与冷却、循环空调机组、风机盘管、新风后表冷、除湿机组二级及三级表冷段等；

3、工艺冷冻水：工艺冷冻水主要为15—20℃冷水 ，由空调冷冻水经板换热后供给，工艺冷冻水主要供给正负极混料、烘箱等工艺生产设备。

空调与净化

本次厂房各个生产区采用3种空调形式，分别为A-轮转除湿机组+RCU，B-AHU，C-分体类空调；

1、低湿洁净生产区：轮转除湿机组+室内吊挂循环机组+末端高效送风口的空调方案，气流组织为上出风，侧下回风；

2、—40℃露点区域采用专用二级转轮除湿机组对房间进行温度湿度控制；

3、相对湿度＜45%区域，采用室内型除湿机风柜，凝结水管穿墙接至相邻房间地漏；

4、所有有帝都控制要求的房间送风和回风风管上的风阀均需要采用零泄漏风阀，并做好打胶密封；

5、普通房间采用AHU空调机组进行对房间温度湿度控制，回风通过初中校过滤器、中效过滤器、冷冻除湿盘管经送风口送至房间；

6、更衣及办公区域采用循环空调形式，新风来源为全热交换器；

7、配电间保证室内湿度不高于35℃，利用外窗百叶，采用机械通风，当机械通风不满足时设置机房专用空调来满足环境需求。

管材及阀门

管材的选择

1、热水系统：DN≤50，镀锌钢管；50＜DN≤350，碳钢无缝钢管；DN＞350，采用碳钢螺旋焊管；

2、冷水等低温水系统：DN≤50，镀锌钢管；50＜DN≤350，碳钢无缝钢管；DN＞350，采用碳钢螺旋焊管；

3、冷凝水系统：PVC管。

阀门

1、热水系统

DN≤50，管道球阀采用青铜球阀；DN≤150采用法兰式手柄蝶阀；

DN＞150时采用法兰式涡轮蝶阀，阀体阀瓣球铁表面环氧喷涂，阀座EPDM，阀杆2Cr13；

冷水、冷凝水等低温水系统

DN≤50管道球阀采用青铜球阀，DN≤150采用法兰式手柄蝶阀；

DN＞150时采用法兰式涡轮蝶阀，阀体阀瓣球铁表面环氧喷涂，阀座EPDM，阀杆2Cr13。

干燥房防漏风

1、所有干燥房内新风机组及循环空调机组必须采用低温低漏风率产品；

2、低露点房间的回风风管采用不小于1.2毫米以上的SUS304风管满焊连接；

3、所有进入干燥房二次配管的天花上空必须采用硅胶密封，防止漏风；

4、所有干燥房的门采用自带门扫的气帘门，门窗必须用质量优良的胶条密封；

5、所有干燥房及普通房间采用缓冲间隔离，两个门必须互锁；

6、所有高温静置的AHU均需要整体耐高温，最高可承受80℃；

7、对于有湿度控制要求、洁净度要求一级工程生产相关的空调房间，风口必须采用硬连接；

8、所有送风口、回风口一级排风口均需要配置可调节的手动风阀。

环境保护和节能设计

1、对有噪声和振动源的设备做必要的消声和减振处理，并严格将噪声控制在国家有关的标准范围以内；

2、空调、通风等设备均选择符合能耗和性能指标优良的产品；

3、机械通风风机的单位风量耗功率不大于0.27W/m³/h；

4、平时通风系统风机的能效等级不低于2级；

5、排出含有大气污染物的通风系统需采取有效的处理措施，达到《大气污染物综合排放标准》的要求后排放。

抗震设计

1、本工程抗震设防烈度为六度，机电工程必须进行抗震设计；

2、防排烟风道、事故通风风道及相关设备采用抗震支吊架；

3、管道穿越建筑物外墙时应设防水套管，管道穿越建筑物基础时应设套管，基础与管道之间应留有一定间隙，管道与套管间的缝隙内填充柔性材料；

4、运行时产生振动的风机、空调机组等设备、设施对降噪有较高要求时，应设防震基础，且应在基础四周限位器固定，与其连接的管道应采用柔性连接。
