蔡司电子光学镜片洁净厂房工程

公司介绍

蔡司集团（Carl Zeiss AG）是一家制造光学和光电设备的德国企业，总部位于Oberkochen(奥伯科亨市，巴登符堡州)。1995年12月，卡尔蔡司光学(中国)有限公司在中国广州成立。蔡司致力于为客户开发、生产和行销前沿创新的工业测量及质保解决方案，针对生物及材料科学领域的显微镜解决方案，以及应用于眼科及显微外科诊疗的医疗技术解决方案。蔡司也是全球光刻技术的行业标杆，其技术被芯片行业应用于半导体元件的制造。除此之外，蔡司品牌的眼镜镜片、相机镜头及望远镜等创新产品也适销全球。本次项目地址为位于广州黄埔的光学镜片工厂。

工厂概况

工程名称：蔡司电子光学净化车间（光学镜片）洁净室工程

工程地址：广东广州

洁净等级：千级、万级、十万级

项目规模：6200平方米

净化面积：4800平方米

空调系统：选用风冷模块式冷水机组，配合组合式空气处理机组、初效、中效、制冷、加热、除湿、加湿、消毒等功能。

光学镜片冷加工工序

铣磨→精磨→抛光→清洗→磨边→镀膜→涂墨→胶合

光学镜片由来

光学镜片最初用于制造镜头的玻璃，就是普通窗户玻璃或酒瓶上的疙瘩，形状类似“冠”，皇冠玻璃或冕牌玻璃的名称由此而来。1884年蔡司公司的恩斯特·阿贝和奥托·肖特在德国耶拿市创建肖特玻璃厂（Schott Glaswerke AG ），在几年内研制了几十种光学玻璃，其中以高折射率的钡质冕牌玻璃的发明为肖特玻璃厂的重要成就之一。之后，光学镜片行业蓬勃发展，产品越来越精细化，光学镜片净化车间也随之诞生。

平面布置

根据光学玻璃镜片生产工艺，可以布置为半成品脱包、暂存、切割、冼磨、抛光、真空镀膜、胶合等区间，辅以人员净化通道、物流净化通道和废物通道等组成。

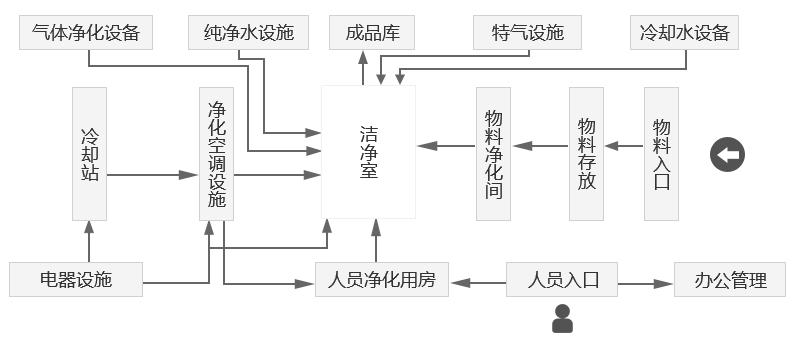

光学镜片净化车间洁净室与各系统关系

工程内容

该项目涉及设计施工范围有彩钢板隔断装修工程、净化通风风调系统工程、车间排风系统工程、配电系统工程、工艺管道工程、给排水工程净化等级为部分万级，部分千级。规定的期限内完成施工，并一次性通过三方检验。

主要净化参数

温湿度：温度22±2℃，湿度40—60%

换气次数：十万级≥15次，万级≥20次，千级≥30次

压差：主车间对相邻房间≥5Pa，净化房间对普通车间≥10pa

照度：洁净区照度300Lux，更衣区及普通区域150—200Lux

噪声：净化区域≤60dB（A）

吊顶高度：一般为2.8米左右
