注塑涂装

片基薄膜无尘净化车间工程

项目规模:5700㎡

洁净度:千级/十万级

项目地址:江苏无锡

项目描述

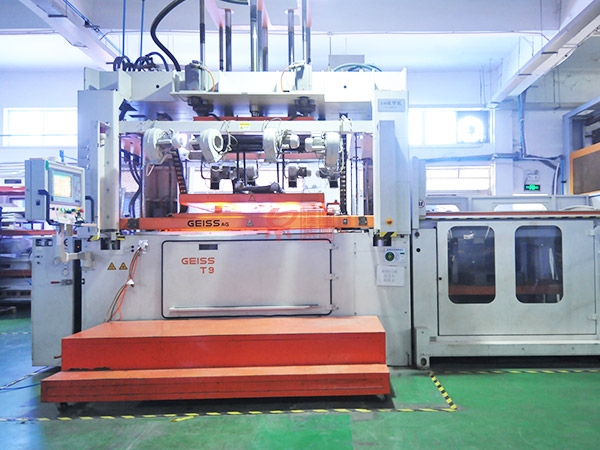

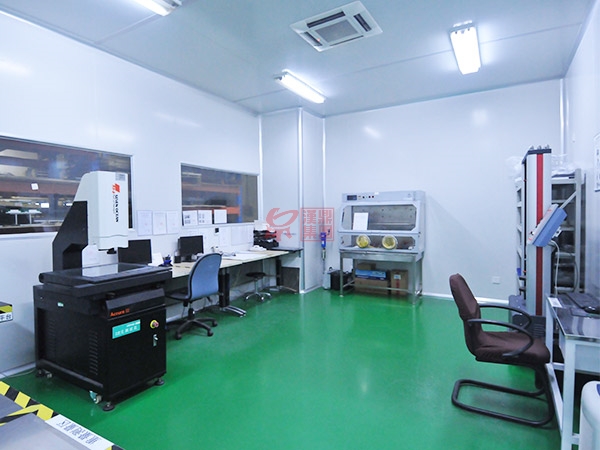

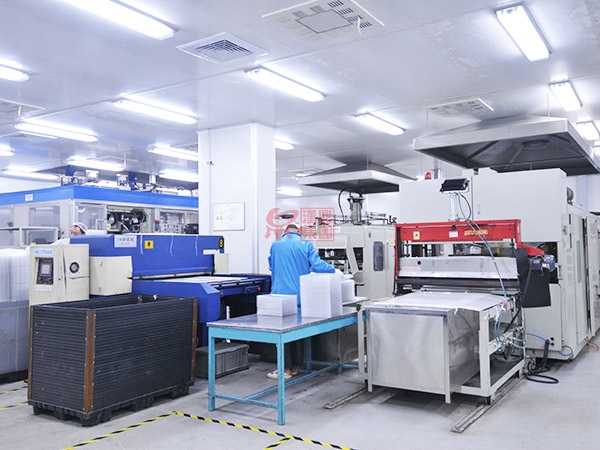

片基薄膜无尘净化车间工程

项目概况

项目为1030 万平米/年片基薄膜生产线项目,该项目的主要建筑为流涎机车间、涂布机车间、冷冻机车间、调配车间、原料罐区、办公楼、综合楼、消防水池等单体组成。



基础资料

根据业主方及工艺提供的技术基础资料, 本专业暖通空调涉及如下内容:

1 工艺用冷冻系统

工艺冷冻系统: 供水温度为-30℃,回水温度为-25℃,供冷量为: 349Kw;

工艺及空调系统: 供水温度为 7℃,回水温度为12℃,供冷量为:2320Kw。

2 工艺及自控用空压系统

工艺用空压地点: 生产车间, 压缩空气使用量: 7. 2m³/min, 使用压力: 0. 7Mpa, 含油量: 无油;

3 流涎生产车间

第四层(960㎡) 净化空调:夏季温度为: 24+/-1℃,冬季温度为: 20+/-1℃,相对湿度:60%+/-5%,化级别为十万级;

第五、六层成品仓库(576㎡) 空调,夏季温度为: 25-27℃,冬季温度为: 20+/-1℃,相对

湿度: 60%+/-5%, ;

4 涂布生产车间一层(2x504㎡) 生产线及试验生产线(108㎡) 各设净化空调:夏季温度为:

24+/-1℃,冬季温度为: 20+/-1℃,相对湿度:60%+/-5%,净化级别上层为十万级,下层局部一千级;

5 办公楼(3150㎡) 及综合楼(3150㎡) 防排烟系统设计

6 工艺及空调用蒸汽分配系统

蒸汽用于工艺设备加热和部分管道伴热,空调用蒸汽为组合式空调箱加热器使用,蒸汽由开发区热力管网供给。



设计方案

1 工艺用冷冻系统

1.1 工艺冷却用冷: 主要为工艺冷却器冷却用, 冷冻量为 349Kw, 供水温度为-30℃,设计采用工业冷冻机:螺杆式水冷低温盐水机组,单机制冷量为 232Kw;冷水量为48 m³/h, 冷却水量为 65 m³/h,载冷剂为氯化钙水溶液,浓度28. 5%,容重1270Kg/ m³,系统设有冷水泵三台。

1.2 工艺及空调系统: 主要为工艺冷却器及组合式空调箱表冷器用,冷冻量为 2320Kw,供水温度为7℃, 回水温度为12℃,设计采用螺杆式水冷冷水机组,四台,单机制冷量为605Kw; 冷水量为 104 m³/h,冷却水量为 124 m³/h;系统设有冷水泵四台,二台大泵二台小泵。

1.3 工艺及自控用压缩空气系统:

工艺及自控仪表压缩空气系统: 总用气量为 7. 2m³/min,空压机采用低噪声螺杆空压机二套,单机排气量为3. 6m³/min,排气压力为: 0. 75Mpa;排气温度: < 50℃,含油量: <3PPM,功率为:22Kw;空气净化装置采用冷冻式干噪器,处理气量为3. 6m³/min,压力为0. 75MPa,露点温度为-20℃。

1.4流涎生产车间第四层(960㎡) 净化空调

夏季温度为: 24+/-1℃,冬季温度为:20+/-1℃,相对湿度:60%+/-5%,净化级别为十万级; 第五、六层成品仓库(576㎡) 空调:夏季温度为: 25-27℃,冬季温度为: 20+/-1℃,相对湿度: 60%+/-5%。

涂布生产车间一层(2x504㎡) 生产线及试验生产线(108㎡) 各设净化空调:夏季温度为: 24+/-1℃,冬季温度为: 20+/-1℃,相对湿度:60%+/-5%,净化级别为上层十万级,换气次数大于 20次/时,下层局部一千级,换气次数大于 60次/时;洁净室正压值大于 10Pa。
